不锈钢精密管的焊接性能如何?

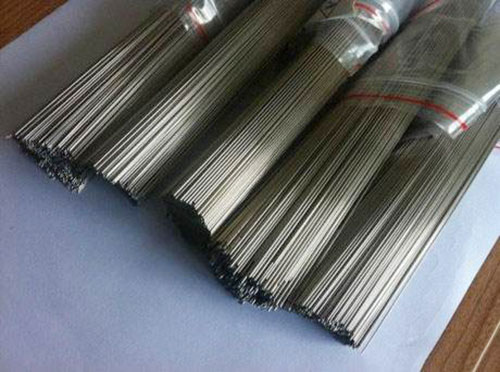

不锈钢精密管的焊接性能表现优异，尤其在精密制造领域具有显著优势，具体特点如下：
焊接工艺适应性
‌多种焊接方法兼容‌：可采用TIG焊（钨极氩弧焊）、激光焊接等高精度工艺，其中TIG焊热输入低、熔池可控，适合壁厚≤6mm的薄壁管焊接；激光焊接则能实现0.1mm超薄壁焊管量产，热影响区宽度可缩小至0.3mm‌。
‌焊材匹配性高‌：焊丝需匹配母材强度（如AWS ER70S-6或EN ISO 16834-G4Si1），316L等奥氏体不锈钢通过双保护气体TIG焊接可使焊缝抗拉强度达母材的95%以上‌。
焊接质量控制
‌焊前处理‌：需去除坡口及两侧20mm范围内的油污、氧化皮，薄壁管（≤3mm）采用I型坡口，间隙0~1mm；厚壁管（>3mm）需V型坡口（60°~70°）‌。
‌过程监控‌：高频焊接（HFW）采用闭环阻抗匹配系统，焊缝晶粒度可达ASTM 10级以上；激光焊接配备CCD视觉跟踪装置，对中精度±0.02mm‌。
‌焊后处理‌：通过氩气或混合气体（Ar+5% H₂）对焊缝背面吹扫防止氧化，层间温度需控制在≤150℃‌。
性能表现
‌强度与密封性‌：焊缝可承受高压（通常>10MPa），无泄漏、无变形，延伸率≥18%~21%‌。
‌耐腐蚀性‌：304/316L不锈钢焊管通过钝化处理形成致密氧化膜，在酸碱环境中保持稳定‌。
应用场景
广泛应用于医疗器械（如内窥镜）、汽车传感器、核设施冷凝器等对精度和可靠性要求极高的领域。
